Rammeløs diffusor installation

ERGOVENT-diffusorer kan hjælpe med at skjule klimaanlæg, når de bruges med fan-coil-enheder. Vindhastighederne er lavere, hvilket gør A/C'en mere stille, og luften fordeles mere jævnt i rummet, når RONDO-modellerne placeres i forskellige hjørner af rummet.

ERGOVENT diffusorer kan nemt tilsluttes ethvert standard kanalsystem på 100 mm, 125 mm, 150 mm eller 160 mm i diameter. Hvis der anvendes stålkanaler, kan armaturet tilsluttes direkte til kanalen eller via en fleksibel tilslutning. Hvis der anvendes et fleksibelt 75 mm plastkanalsystem, tilsluttes armaturet via en standard fordelingsboks eller speciel ERGOVENT fordelingsboks.

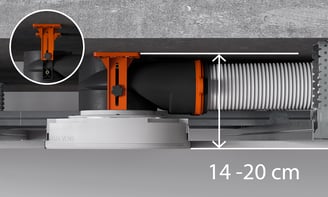

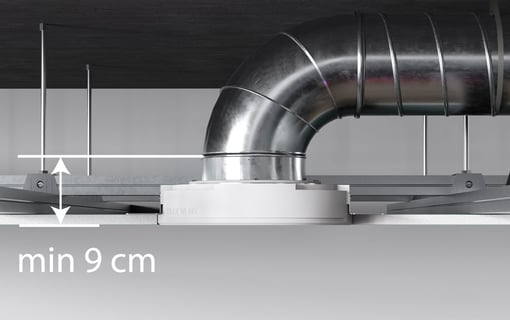

Dimensioner, der kræves for en vellykket installation:

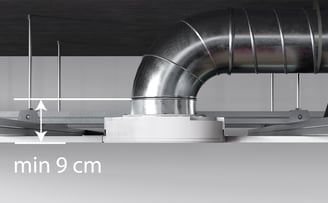

Stålkanaler. Direkte forbindelse

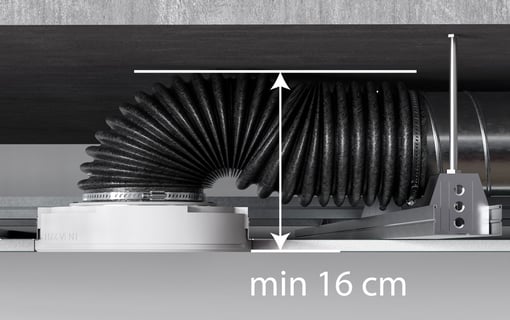

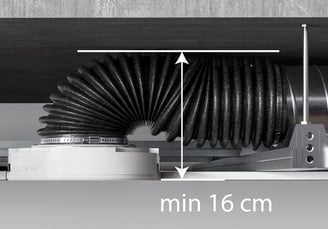

Stålkanaler. Fleksibel korrugeret rørtilslutning

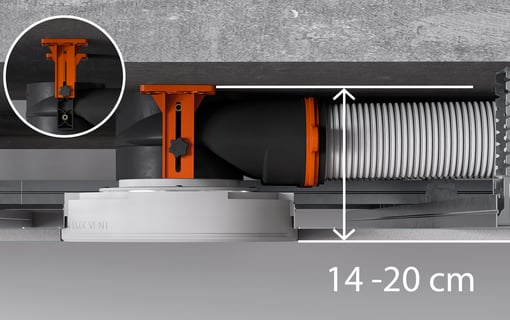

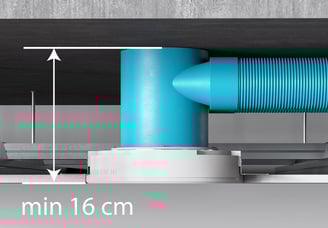

75 mm plastkanaler. Standard fordelingsboks

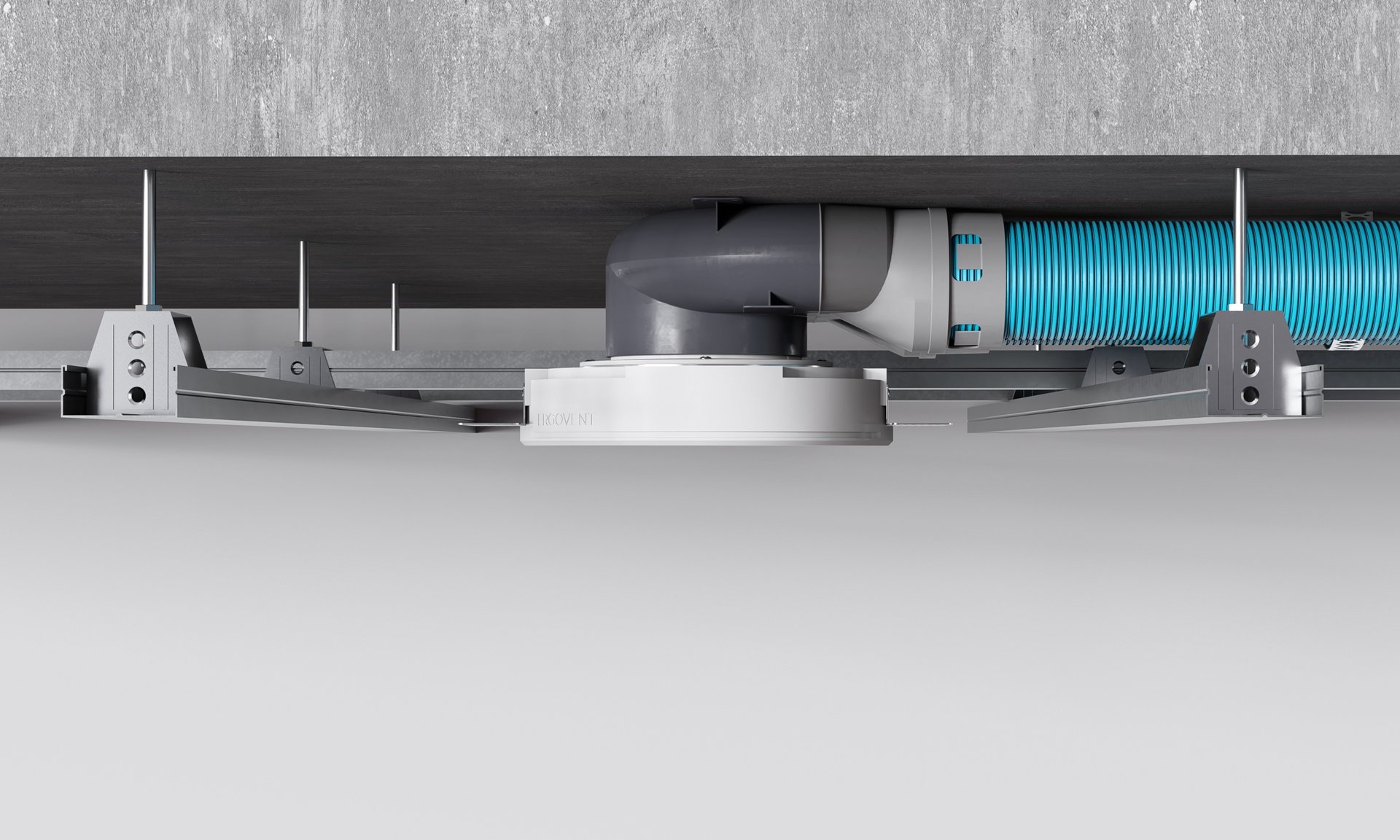

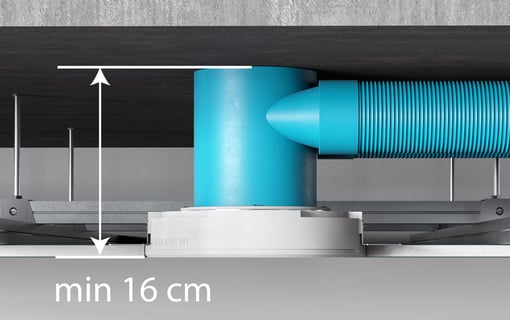

75 mm plastkanaler. ERGOVENT fordelingsboks

Installationsmetoder

Her vil vi vise alle diffusor tilslutningsmuligheder.

MULIGHED 1

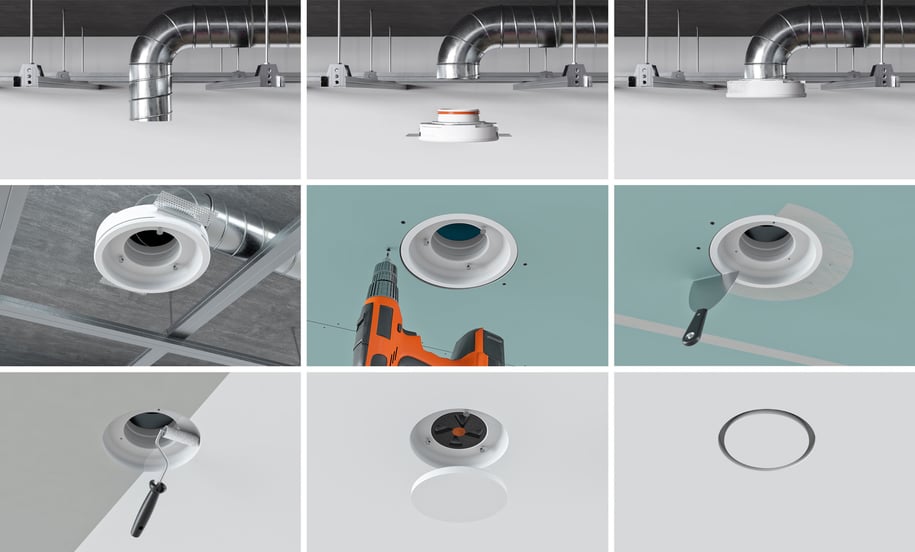

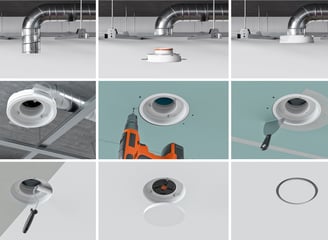

DIREKTE TILSLUTNING TIL EN STÅLKANAL

MULIGHED 2

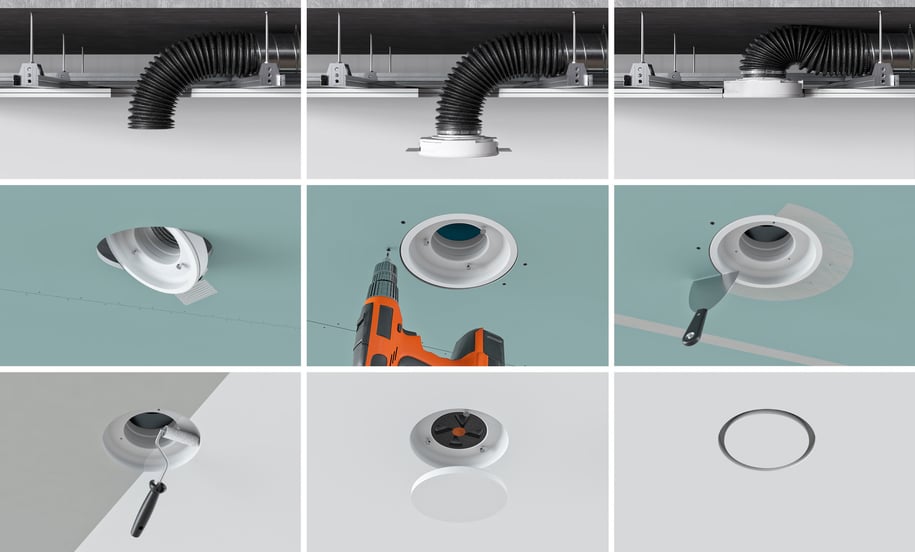

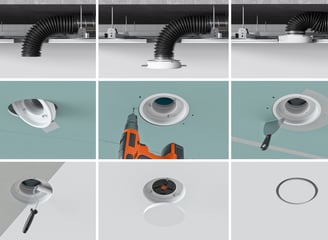

VIA ET FLEKSIBELT KORRUGERET RØR (stålkanalsystem)
Diffusorer kan tilsluttes stålkanaler også via en korrugeret fleksibel kanal. Dette er en meget enkel metode.

MULIGHED 3

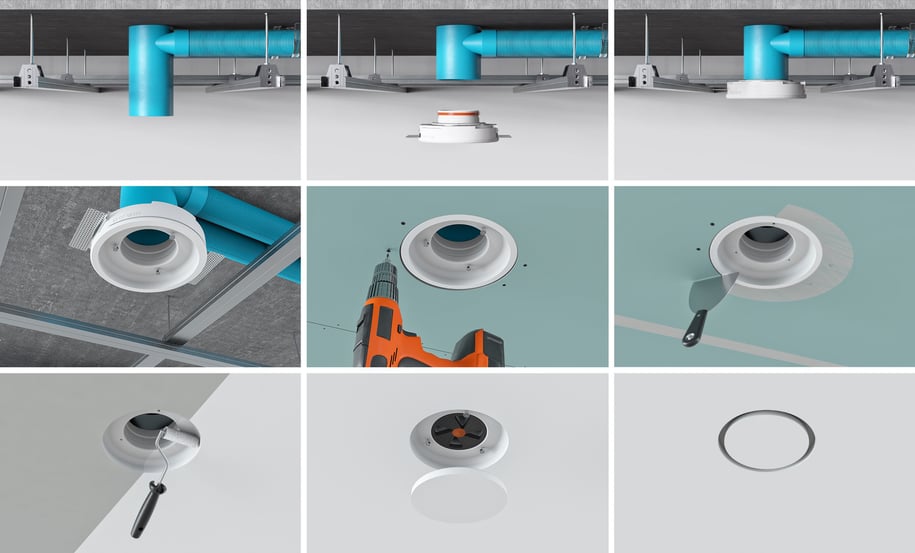

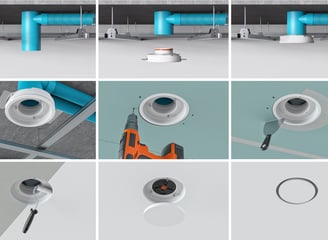

TILSLUTNING GENNEM EN DIFFUSER KASSE FØR GIPSPLADEN MONTERES
Hvis der anvendes fleksible plastkanaler (75 mm diameter) i ventilationsanlægget, tilsluttes diffusorerne via en trykfordelingsboks.

MULIGHED 4

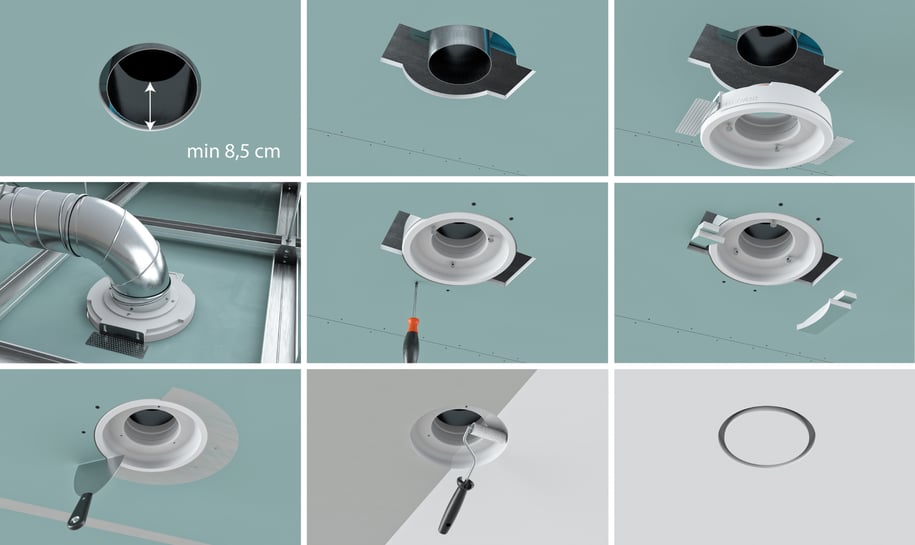

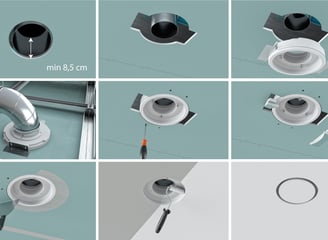

INSTALLATION EFTER GIPSPLATEN ER MONTERET
Hvis gipspladerne i loftet allerede er monteret, og ventilationskanalerne er skåret i plan med gipspladens overflade, monteres Ergovent diffusoren som følger:

RONDO detaljerede instruktioner

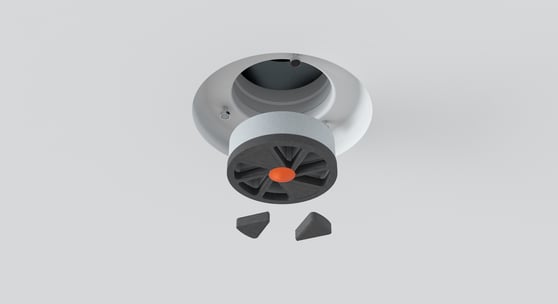

Regulering af luftstrøm

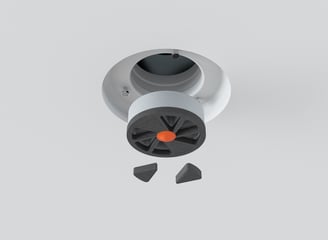

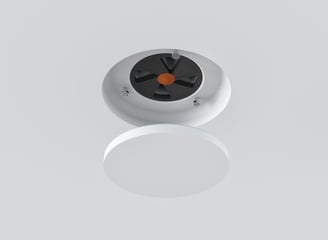

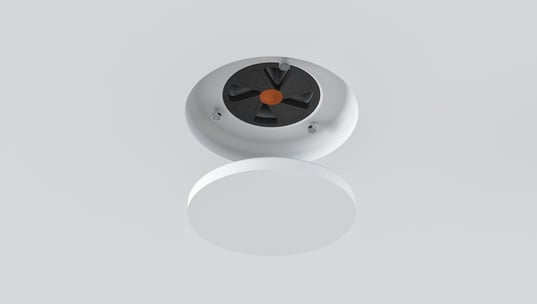

Armaturdækslet skal altid være i niveau med loftet. Hver diffusor kommer med en praktisk ERGOVENT indreguleringsventil. Hvis der er behov for yderligere at regulere luftstrømmen, anbefaler vi at bruge disse spjæld.
